Конструирование и армирование отдельно стоящего фундамента

Страница 1

Учитывая значительное заглубление фундамента в грунт примем конструкцию фундамента стаканного типа. Примем толщину стенок стакана по верху, равной не менее 150 мм и зазор 75мм; размеры подколонника в плане примем по унифицированному модулю равными 1200х900 мм.

а) Расчет и конструирование нижней части фундамента.

На первом этапе расчета определим распределенное реактивное давление под подошвой фундамента от расчетной нагрузки: N0I=2310 кН; М0I=225,5 кН м;

Тогда:

Учитывая в дальнейших расчетах Pmax=161,03 кПа определим требуемую рабочую высоту нижней части плиты фундамента по формуле:

где bсf – ширина подколонника, , принимаем bсf=900 мм;

lсf – длина подколонника, , принимаем lсf=1200 мм;

b, l – ширина и длина подушки фундамента, l=3300 мм; b =2400 мм;

Rвt – прочность бетона на осевое растяжение;

Rвt=665 кПа, для бетона класса В-12,5.

H=hopt+50=399+50=449 мм.

Получили по расчету минимальную толщину плиты, равной 265 мм. Конструктивно примем две ступени, каждая высотой по 300 мм.

Проверим плитную часть на продавливание (рис.23,а)

Проверим нижнюю ступень на продавливание (рис.23,б)

Рис.23 Конструирование нижней части фундамента

а) к расчету на продавливание плитной части;

б) к расчету на продавливание нижней ступени

Произведем расчет по наклонному сечению. Первоначально определим внешнюю поперечную силу:

Qmax=Pmax·(с1-h01)·b=342,92·(0,6-0,25)·2,4=360,35 кН,

Определим поперечную силу, воспринимаемую бетоном:

Qв=0,6·Rв· b· h01=0,6·950·2,4·0,25=372 кН,

где 0,6 – для тяжелого бетона.

Далее необходима проверка условия: QQв, 360,35 кН<372 кН, условие выполняется. Следовательно, можно производить подбор арматуры в подошве. Определим расчетный изгибающий момент в сечении I-I:

MI-I=b·с12·,

где Р1 – реактивное давление в сечении I-I.

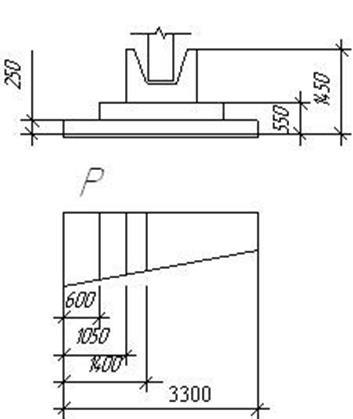

Рис. 24. К подбору арматуры в подошве фундамента под колонну

Требуемое сечение арматуры в сечении I-I определим по формуле:

где RS – сопротивление арматуры сжатию и растяжению,

RS =280МПа для арматуры класса А–II;

η – коэффициент, который находит в зависимости от А0, η=0,9;

Определим расчетный изгибающий момент в сечении II-II:

Требуемое сечение арматуры в сечении II-II определим по формуле:

Определим расчетный изгибающий момент в сечении III-III:

Арматуру подбираем по большей площади поперечного сечения, т.е. по АS2=29,48см2, следовательно принимаем 17 18А-II с площадью равной 29,97 см2, с шагом 200.
